定期火山情報

第３号

平成５年９月９日１０時００分
雲仙岳測候所発表
火山名：雲仙岳

　

１　概　況
　雲仙・普賢岳の火山活動は引き続き活発で，第１１ドームからの火砕流は主に北東（中尾川・おしが谷）方向および東（水無川）方向へ流下しました。６月２３日から２４日にかけては第１１ドームからの火砕流が中尾川方向へ発生し，火口からの水平到達距離が４キロメートルにおよぶ火砕流も数回発生しました。これにより，島原市千本木および折橋では死者１名，建物焼失等の被害がでました。７月中旬以降火砕流の発生は減少していますが，溶岩の供給は依然活発に続いており，第１１ドームの大きさは過去最大となっています。
４月：
　溶岩の崩落は主に第１１ドームから発生し，上旬は主に水無川方向へ流下していましたが，中旬からはおしが谷方向への流下も目立つようになりました。火砕流は１日に１０回前後発生しました。２８日から２９日にかけて火砕流が頻発し，２８日には１日に３９回（第３位）の火砕流波形を観測しました。火山性地震は，下旬に一時多くなり１日に１００回程度となりましたが，全般的に１日に１０回前後でした。
５月：
　火砕流は１日に１０回前後で推移し，上旬および中旬は主に水無川・おしが谷方向へ流下しました。しかし，下旬には主におしが谷および中尾川方向へ流下するようになり，中尾川方向へは火口からの到達距離が３キロメートルに達する火砕流が数回観測されました。５月２３日２１時５５分に発生した火砕流は，中尾川方向へ流下し，治山ダムを越えて島原市南千本木の民家付近まで達しました。火山性地震は，中旬から下旬にかけて普賢岳山体を震源とする比較的小さな地震が頻発しました。
６月：
　５月下旬から６月上旬には，火砕流の発生は一時減少しましたが，下旬から再び多く発生するようになりました。流下方向は主におしが谷および中尾川方向でしたが，下旬からは水無川方向へも到達距離が３キロメートル以上の火砕流が発生しました。６月２３日から２４日にかけて第１１ドームの北東側から中尾川方向へ相次いで崩落し，これらの火砕流により島原市千本木および折橋で死者１名および多数の建物が焼失する被害がでました。また水無川方向へは，３キロメートル以上流下する火砕流がたびたび発生し，２６日０１時１５分に発生した火砕流は，水無川方向に約５．５キロメートル流下し，その先端は国道５７号線を越えました。火山性地震は，１日に１０回から５０回程度で推移しました。
７月：
　火砕流の発生は７月中旬頃までは１日に１５回程度で推移し，前月下旬に引き続き水無川方向へ３キロメートル以上流下する火砕流がたびたび発生しました。７月１９日１８時２１分に発生した火砕流は，水無川方向へ約５．５キロメートル流下し国道５７号線を約１００メートル越え，これまでの最長の到達距離となりました。しかし下旬からは火砕流の発生回数は減少しました。火山性地震は１日に１０回から４０回程度で推移していましたが，月末からその発生回数が増加しました。
８月：
　前月下旬から火砕流の発生は少なくなり，また個々の火砕流震動波形の継続時間もほとんどが１００秒以内のものでした。上旬までは観測された火砕流は全て水無川方向でしたが，中旬からおしが谷方向のものも観測されるようになりました。８月３１日１７時４８分に発生した火砕流は，おしが谷方向へ流下し，その先端は島原市北上木場に達しました。８月に入ってからも第１１溶岩ドームの成長は続き，８月下旬に行なった観測によるとその全長は６００メートル以上でした。また，火山性地震は前月下旬から１６日にかけて頻発し，８月７日には１日に２６０４回の地震を観測しましたが，これは１９６７年に当測候所に火山性震動観測装置が整備されて以来最多でした。
　火山活動は依然活発な状態が続いており，第１１ドームも成長を続けています。今後の火山活動，並びに降雨時の土石流に対して厳重に警戒して下さい。

２　火砕流
　この期間の溶岩の崩落は主に第１１ドームから発生しました。火砕流の発生状況は第１表，第１図，第２図および第３図のとおりです。
　火砕流は，４月上旬は主に水無川方向へ流下していましたが，中旬からはおしが谷方向への流下も目立つようになり，下旬には中尾川源流部（通称麻畑）付近に達しているのが確認されました。また，４月２８日には火砕流が頻発し，１日に３９回の震動波形を観測しました。
　５月下旬になると北東方向に流下する火砕流が多くなり水無川方向の火砕流は減少しました。５月２１日から２６日にかけて中尾川源流部に入り込む火砕流がたびたび観測されました。このうち５月２１日０５時３４分に発生した波形の継続時間が１００秒の火砕流は中尾川上流の民家までおよそ５００メートル付近にまで達し，また，５月２３日２１時５５分に発生した波形の継続時間が１１０秒の火砕流はその先端が，治山ダムを越え民家のすぐ近くまで達しました。
　６月に入ると，主な流下方向は北東（おしが谷）方向となりました。上旬は火砕流の発生は少なくなりましたが，中旬に入ると火砕流の発生は再び増加し，１３日には，１日２５回と頻発しました。また，６月２２日にも火砕流の頻発が観測され，中尾川源流部で山林火災が発生しました。６月２３日０２時５２分には継続時間が２３０秒の震動波形が観測され，これに伴う火砕流は中尾川を流下し，島原市千本木に達し，多数の建物が焼失しました。また，同日１１時１４分にも，波形の継続時間が１３０秒の火砕流が発生し，この火砕流も中尾川方向に４キロメートル以上流下し，島原市千本木で多数の建物が焼失し，自分の家を確認に行った住民１人が被害にあいました。中尾川方向の火砕流はその後２４日にかけて数回観測され，２５日以降は少なくなりました。これら一連の火砕流により，死者１名および１８７棟の建物被害がでました。また，６月下旬頃から水無川方向の火砕流の発生も増加し，到達距離が３キロメートル以上に及ぶ火砕流もたびたび観測されました。６月２１日０４時２１分には，波形の継続時間が２００秒の火砕流が水無川方向へ約５キロメートル流下し，３号遊砂地まで２００メートルのところまで達しました。また，６月２６日０１時１５分には波形の継続時間が１６０秒の火砕流が発生し，水無川方向へ約５．５キロメートル流下し，その先端は国道５７号線を越えました。
　７月に入ってからもこの傾向は続き，上旬および中旬は１日に１０回から２０回の火砕流が観測され，北東（おしが谷），東（水無川）方向へ流下しました。７月１９日には火砕流が頻発し（１日で３２回），水無川方向へ到達距離の長い火砕流が幾つか発生しました。これらのうち１８時２１分に発生した，波形の継続時間が１９０秒の火砕流は水無川方向へ約５．５キロメートル流下し，国道５７号線を約１００メートル越え，これまでで最長の到達距離となりました。しかし，７月下旬になると火砕流の発生は減少し，おしが谷方向の火砕流は観測されなくなりました。また，波形の継続時間も小さいものばかりとなり，その到達距離も２キロメートルに達しなくなりました。
　８月中旬から再びおしが谷方向へ流下する火砕流が観測されるようになり，８月３１日１７時４８分には波形の継続時間が１９０秒の火砕流がおしが谷方向へ約３．５キロメートル流下し，北上木場に達しました。火砕流がおしが谷を流下して３．５キロメートル以上に達したのは今年３月９日以来でした。

第１表 最近の主な火砕流
（震動波形の継続時間180秒以上，または水平到達距離３ｋｍ以上）
月日発生時間継続秒流下方向到達距離(km)備　　考
４１10:28150水無川3.0km　
４４ 9:28130水無川3.5km　
４４13:46120水無川3.0km　
４５17:16130水無川3.0km　
４７12:32110水無川3.0km赤松谷方向へも2km
４12 1:46190水無川>2.5km　
４26 6:34150水無川3.0km　
４2910:16160水無川3.5km　
４3010:00200不明不明　
５２18:1090水無川3.0km　
５３12:40150水無川3.5kmおしが谷方向へも1km
５５ 7:05150水無川3.0km　
５９10:56140水無川3.0km　
５1016:16120おしが谷3.0km　
５1413:38140おしが谷3.0km水無川方向へも2.5km
５2118:23110中尾川3.0km　
５2218:47170中尾川3.0km　
５2312:16110中尾川3.0km　
５2321:55110中尾川>3.0km　
５26 1:33120中尾川3.0km　
６21 4:21200水無川5.0km　
６22 5:03200水無川>3.0km　
６23 2:52230中尾川4.0km　
６2311:14130中尾川>4.0km　
６2313:59140中尾川4.0km　
６2319:2590中尾川3.5km　
６24 5:25180中尾川4.0km　
６25 2:13130水無川>3.0km　
６2516:2270水無川3.0km　
６26 1:15160水無川5.5km　
６27 0:49150水無川>3.0km　
６2717:10100水無川3.0km　
６2815:20130水無川>3.0km　
６2817:31170水無川>4.0km　
６2919:40180不明不明　
６30 1:24100水無川3.0km　
７２15:3280中尾川>3.0km　
７２18:56100不明3.0km東または北東方向
７３21:32120水無川>3.0km　
７６ 7:31120水無川3.0km　
７７14:37140水無川3.0km　
７９ 0:59130水無川>3.0km　
７1121:05130水無川3.0km　
７1321:56130おしが谷3.0km　
７1419:57130水無川3.0km　
７1613:00140水無川3.0km　
７1711:43100水無川3.0km　
７1714:33100中尾川3.5km　
７1813:18110おしが谷3.0km　
７1821:51150水無川>3.0km　
７19 4:05150水無川>3.0km　
７1911:31150水無川4.0km　
７1917:00170水無川4.0km　
７1918:21190水無川5.5km　
７1919:08160水無川5.0km　
７20 3:28110水無川3.0km　
８3116:2780おしが谷3.0km　
８3117:48190おしが谷3.5km　


第1図 火砕流と思われる震動波形の発生状況

第2図 火砕流と思われる震動波形の発生状況（1993年4月以降）

第3図 方向別火砕流の発生状況（1993年4月以降）

３　震動観測
　この期間の地震・微動・火砕流と思われる震動波形の発生状況の推移は第２表，及び第４図，第５図のとおりです。火山性地震は，５月には１５日から２７日頃にかけてと，７月下旬から８月１６日頃まで頻発しました。これらの地震は普賢岳山体を震源とする比較的浅い地震で，いずれもその振幅が小さなものでした。８月７日には１日で２６０４回の地震を観測しました。これは１９６７年に当測候所に火山性震動観測装置が整備されて以来最多でした。
　５月２４日２１時５８分に，雲仙岳で震度１の地震を観測しました。この地震の震源は普賢岳の北約３０キロメートルの有明海でした。６月９日０２時３７分には，雲仙岳で震度２の地震を観測しました。この地震の震源は普賢岳の北約１５キロメートルの有明海でした。また，８月１４日０１時５８分に雲仙岳で震度１の地震を観測しましたが，この地震の震源は普賢岳の西約１０キロメートルの橘湾でした。いずれの地震も火山活動に直接の関係はないものと見られます。

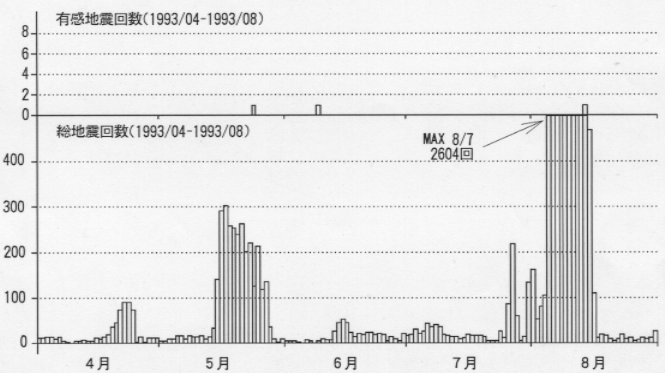

第４図　地震回数の推移（１９９３年４月以降）

第５図　微動回数の推移
第２表　月別地震・微動・火砕流と思われる震動波形数
月有感地震
回　　数		無感地震
回　　数		総 地 震
回　　数		微動回数火 砕 流
波形回数
４月0656656807352
５月130363037642281
６月15055061001295
７月0103410341008353
８月11294512946742147
合計3181761817942001428

４　現地観測
（１）機上観測
・４月１３日
　第１１ドームは３月１８日の機上観測時に比べ大きく成長しており，色は灰色でした。第１１ドーム東側は切り立った状態で，花びら状の涌き出しを形成していました。ドーム西側は，第１０ドームからの崩落物で火口縁（砲台跡）まで完全に埋まっており，一部の溶岩塊は普賢池に入っていました。おしが谷および水無川方向の新しい火砕流堆積物は，火口からの水平距離で２キロメートル付近まで達していました。赤松谷方向へは新しい火砕流堆積物はありませんでした。
・５月１１日
　第１１ドームは４月１３日の機上観測時に比べ一層成長しており，色は灰色でした。大きな花びら状の構造が見られ，南側の花びらは崩落が進んで切り立っており，ここからの崩落は水無川方向へ流下していました。おしが谷方向の火砕流堆積物は火口からの水平距離で２キロメートル付近まで達していました。また，中尾川源流部の麻畑付近（火口からの水平距離で２．５キロメートル付近）では火砕流により樹木が茶色に変色していました。水無川方向の火砕流は，火口からの水平距離で３キロメートル付近まで達していました。赤松谷方向へは新しい火砕流堆積物はありませんでした。
・５月２５日
　噴煙と雲のためドームの状況は確認できませんでしたが，崩落は主にドーム北側の第１０ドームとの境目から中尾川方向へ発生していました。おしが谷方向への新しい火砕流堆積物の状況は前回の観測と大きな変化はありませんでしたが，中尾川方向へは火口からの水平距離で約３．５キロメートルの島原市千本木の家屋のすぐ近くまで達していました。また，中尾川源流部の麻畑付近にある小さな山ははとんど埋まっており，流路の立ち木は熱風で下流方向へ倒れており，周辺樹林は，幅２００から３００メートルにわたって茶色に変色していました。
・６月　８日
　第１１ドームは５月２５日の機上観測時に比べ一層成長しており，色は灰色でした。ドーム項部の涌き出し口はブロック状で切り立っており，不安定な状態でした。崩落は主に第１１ドーム北側の第１０ドームとの境目から北東方向に発生していました。また，第３ドーム南西部より灰混じりの噴煙を高さ１００メートルに勢いよく上げていました。おしが谷および中尾川方向の新しい火砕流堆積物の状況は，前回と大きな変化はありませんでした。また，水無川，赤松谷方向の新しい火砕流堆積物はほとんどありませんでした。
・６月２３日
　２３日０２時５２分に発生した千本木に達する中尾川方向の火砕流により，上折橋三叉路のバス停付近（火口からの水平距離で約４キロメートル）まで建物が焼けていました。しかし，火砕流本体および熱風域の状況は南および土石流の影響ではっきりしませんでした。おしが谷方向の新しい火砕流堆積物は火口からの水平距離で２．５キロメートル付近まで達しており，一部垂木台地に乗り上げていました。水無川方向へは約１．５キロメートル付近まで達していました。赤松谷方向の新しい堆積物はありませんでした。
・７月２０日
　雲と霧および火砕流噴煙のためドームの状況は確認できませんでした。前日１８時２１分に発生した火砕流の堆積物は火口からの水平距離で約５キロメートルの白谷町付近まで達しており（灰色の堆積物），更にその先端部分（灰白色の堆積物）は国道５７号線を１００メートルほど越えた部分まで達していました。おしが谷方向の新しい火砕流堆積物は火口からの水平距離で１．５キロメートル付近まで達していました。中尾川および赤松谷方向では新しい火砕流堆積物は確認できませんでした。
・８月１１日
　第１１ドームの頂部付近は噴煙のため確認できませんでした。７月末頃から水無川方向に成長している第１１ドームは南北の両側から崩落しており，先端部のボリュームは小さくなっていました。第３ドーム南西部より灰混じりの噴煙を勢いよく上げていました。新しい火砕流堆積物は，火口からの水平距離で，おしが谷方向・水無川方向へは約１．５キロメートル程度まで達していました。赤松谷方向および中尾川方向は確認できませんでした。
（２）温泉観測
　雲仙地獄，小浜温泉の現地観測を実施しました。主な地点の観測結果は第３表のと おりで，特に大きな変化はありませんでした。

第３表 温泉地獄観測表
月　日小　地　獄大叫喚地獄清七　地獄お糸　地獄
泉

温		 5/1861℃94℃96℃95℃
6/ 463948996
7/ 853909792
8/1848939693
噴
気
温		 5/1892℃97℃97℃97℃
6/ 495979797
7/ 888979797
8/1895979597
地

温		 5/1890℃97℃98℃96℃
6/ 497979897
7/ 890969898
8/1894979896
Ｐ

Ｈ		 5/182.21.73.82.0
6/ 42.31.93.32.0
7/ 82.52.84.42.2
8/182.82.82.82.4

（３）井戸の水位
小浜町山領における井戸の水位観測の結果は第4表のとおりでした。
第４表 井戸の水位 単位：メートル
月　　日 6/ 4 7/ 8 8/18
水面までの深さ8.52.82.8

５　遠望観測
(1) 遠望観測
　１月以降雲仙岳測候所が行った遠望観測で，日最高噴煙が１０００メートル以上の噴煙を観測したのは第５表のとおりでした。これには火砕流による噴煙も含まれます。

第５表 日最高噴煙高度(1,000ﾒｰﾄﾙ以上) 単位：メートル
４月５月６月７月８月
日噴煙高日噴煙高日噴煙高日噴煙高日噴煙高
3100031800410001100031>2500
410008100022>250031000　　
10120011150024>250081000　　
13120014>2500271200131300　　
201000161000　　162000　　
25100023>1000　　181500　　
261300251200　　192000　　
　　　　　　211300　　

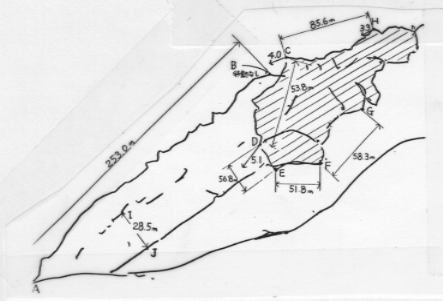

(2) セオドライト（経緯儀）による観測
　４月から８月にかけてセオドライト（測角儀）を用いた，ドームの大きさ及び変化量の観測を１４回行いました。主な結果は，第６図のとおりです。
　なお，図中の矢印は３時間あたりの移動方向と量であり，単位はメートルです。

第６−１図 ５月４日島原市札の元町より

第６−２図 ７月２１日島原市礫石原より

第６−３図 ７月２６日深江町大野木場より

第６−４図 ８月８日深江町大野木場より

第６−５図 ８月２６日布津町俵石より
(3) 第１１溶岩ドームの成長の状況
　遠望観測による第１１溶岩ドームの成長の状況は第７図，第８図のとおりです。第１１ドームは６月上旬に急激な成長を見せた後２３，２４日にその北東側が大きく崩落して，中尾川方向の火砕流を引き起こしました。また，６月下旬から７月中句にかけてその東側が崩落して，水無川方向の火砕流を引き起こしました。その後，火砕流の発生は減少していますがドームは大きく成長し，最大規模となっています。

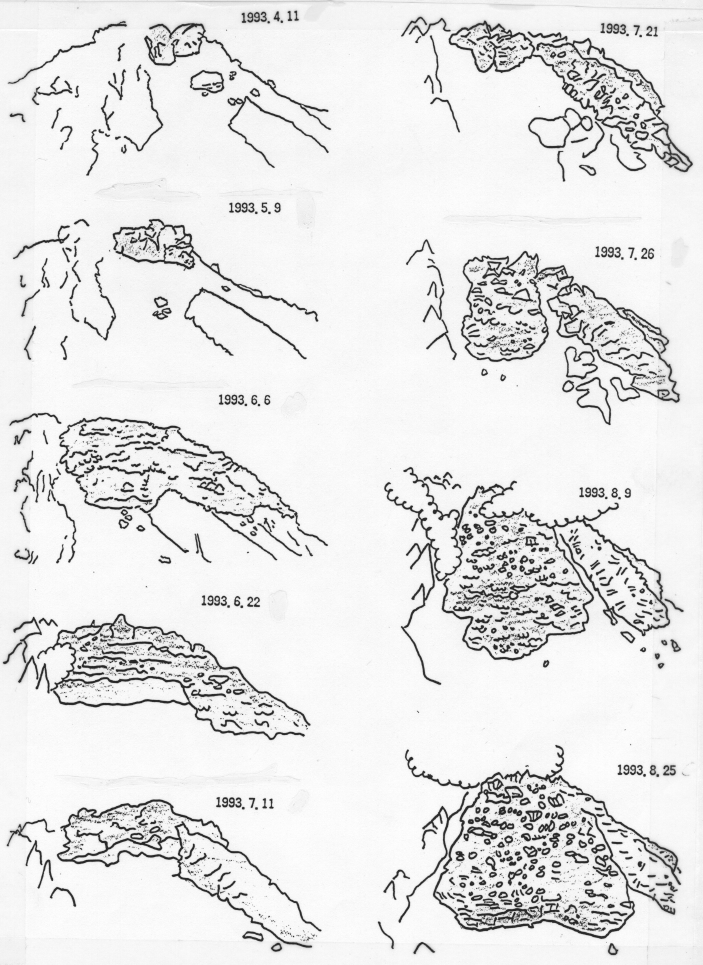

第７図　島原市礫石原から見た第１１溶岩ドームの成長状況

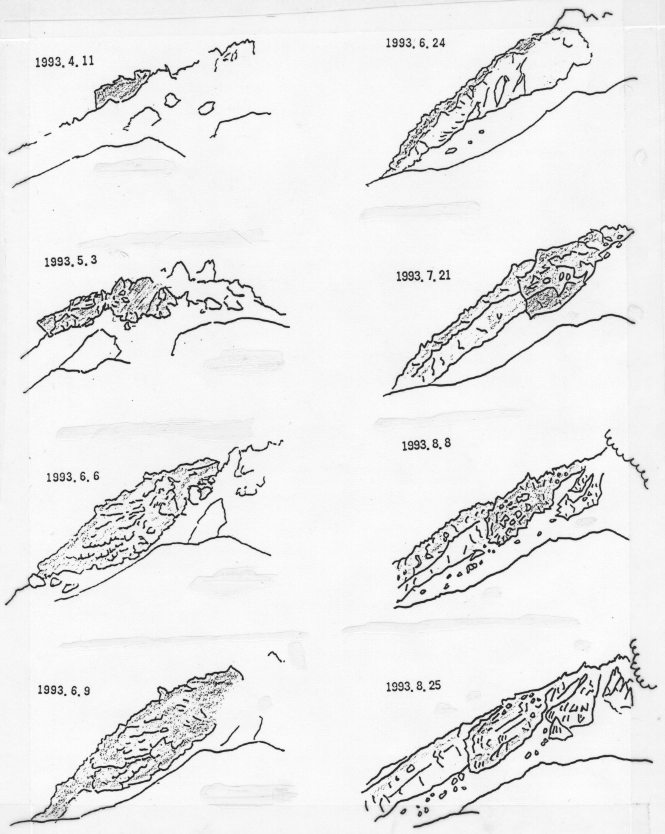

第８図　深江町大野木場から見た第１１溶岩ドームの成長状況

６　降灰観測
　雲仙岳測候所における降灰量の観測状況は第６表のとおりです。７月２０日には５７５．７ｇ／ｍ2の降灰を観測しましたが，これは雲仙岳測候所で観測した値としては１９９０年１１月に噴火が始まって以来最大でした。

第６表　日降灰量（前日の９時から当日の９時までの１ｍ2当たりの降灰の重さ）
単位：g/m2
４月５月６月７月８月
日降灰量日降灰量日降灰量日降灰量日降灰量
20.011.210.0119.863.6
51.530.040.021.273.6
63.3438.468.747.880.0
70.052.171.260.990.9
80.060.091.5190.0240.0
90.073.3100.020575.7250.9
103.082.42010.82151.6260.0
110.0100.0210.02247.1　　
120.0110.0220.0231.5　　
140.0120.0244.22416.5　　
161.2140.02510.525162.9　　
170.0150.0　　260.0　　
200.01615.6　　270.0　　
210.3171.2　　290.0　　
260.0180.0　　300.0　　
　　1914.4　　　　　　
　　201.5　　　　　　
　　2127.0　　　　　　
　　222.7　　　　　　
　　240.0　　　　　　
　　251.8　　　　　　
　　265.1　　　　　　
　　272.7　　　　　　
　　283.6　　　　　　
　　290.9　　　　　　
　　300.0　　　　　　
　　310.0　　　　　　
合計9.3合計123.9合計36.9合計885.0合計9.0


７　情報の発表状況
　４月１４日以降に発表した火山活動情報及び臨時火山情報は次のとおりです。「雲仙岳の火山活動に関する観測速報」は，５月１０日までに１３０号を発表していおり，また５月１１日からの火山観測情報は，８月３１日までに１２６号を発表しています。
（１）緊急火山情報
　平成５年　６月２３日０６時４５分第１号　火砕流中尾川方向へ発生，南千本木に達する。
　平成５年　６月２３日１１時２５分第２号　火砕流中尾川方向へ発生，千本木に達する。
　平成５年　６月２６日０７時４５分第３号　水無川方向の火砕流国道５７号線を越える。
（２）臨時火山情報
　平成５年　４月１８日１５時３０分第１２号　火砕流の頻発および西方向の火砕流
　平成５年　４月２８日１６時３５分第１３号　火砕流の頻発、
　平成５年　４月２９日１０時３０分第１４号　火砕流水無川方向へ約３．５ｋｍ流下
　平成５年　４月３０日１０時１５分第１５号　２００秒の火砕流
　平成５年　５月　２日１５時１５分第１６号　火砕流水無川方向へ２．５合目付近まで流下
　平成５年　５月　３日１２時５０分第１７号　火砕流水無川方向へ約３．５ｋｍ流下
　平成５年　５月　９日１１時１５分第１８号　火砕流水無川方向へ約３．Ｏｋｍ流下
　平成５年　５月１６日１６時１０分第１９号　火山性地震頻発
　平成５年　５月２１日０５時５０分第２０号　火砕流一部中尾川へ入る
　平成５年　５月２１日１８時４０分第２１号　火砕流中尾川方向へ約３．Ｏｋｎｌ流下
　平成５年　５月２２日１９時０５分第２２号　火砕流中尾川方向へ約３．Ｏｋｍ流下
　平成５年　５月２３日１２時３０分第２３号　火砕流中尾川方向へ約３．Ｏｋｍ流下
　平成５年　５月２３日２２時１０分第２４号　火砕流中尾川方向へ約３．Ｏｋｍ流下
　平成５年　５月２４日１７時３０分第２５号　火山噴火予知連絡会の統一見解
　平成５年　５月２６日０１時５５分第２６号　火砕流中尾川方向へ約３．Ｏｋｍ流下
　平成５年　６月１３日１０時３０分第２７号　火砕流頻発
　平成５年　６月２１日０４時３５分第２８号　火砕流水無川方向へ２．５合目付近まで流下
　平成５年　６月２２日０５時２０分第２９号　２００秒の火砕流水無川方向へ２．５合付近まで流下
　平成５年　６月２２日１６時３０分第３０号　火砕流頻発，中尾川源流部で山林火災
　平成５年　６月２３日０３時２５分第３１号　２３０秒の火砕流
　平成５年　６月２４日０５時４０分第３２号　１８０秒の火砕流、千本木方向へ約４ｋｍ流下
　平成５年　６月２６日０１時４５分第３３号　火砕流水無川方向へ約３．Ｏｋｍ以上流下
　平成５年　６月２７日０１時００分第３４号　火砕流水無川方向へ約３．Ｏｋｍ以上流下
　平成５年　６月２８日１７時４５分第３５号　火砕流水無川方向へ約４．Ｏｋｍ以上流下
　平成５年　７月１７日１４時４５分第３６号　火砕流中尾川方向へ約３．５ｋｍ流下
　平成５年　７月１９日０４時２５分第３７号　火砕流水無川方向へ約３．Ｏｋｍ以上流下
　平成５年　７月１９日１１時４５分第３８号　火砕流水無川方向へ約４．Ｏｋｍ流下
　平成５年　７月１９日１７時１５分第３９号　火砕流水無川方向へ約４．Ｏｋｍ流下
　平成５年　７月１９日１８時４０分第４０号　火砕流水無川方向へ約５．５ｋｍ流下
　平成５年　８月　５日１４時００分第４１号　火山性地震頻発
　平成５年　８月３１日１８時０５分第４２号　１９０秒の火砕流、おしが谷流下北上木場に達する
